NORMA
ISO 6432
AMMORTIZZO PNEUMATICO
- Ammortizzato
- Non ammortizzato
ESECUZIONE
- Bloccastelo
- Stelo passante
TIPO
Con stelo
PRESSIONE MASSIMA D’ESERCIZIO
10 bar - 1 Mpa - 145 psi
TEMPERATURA D’ESERCIZIO
Poliuretano: –20 ÷ +80 °C
NBR: –10 ÷ +80 °C
FKM/FPM: –10 ÷ +150 °C (Cilindri non magnetici)
Bassa temperatura: –35 ÷ +80 °C
TIPO DI COSTRUZIONE
Testate cianfrinate alla camicia INOX
FLUIDO
Aria non lubrificata
La lubrificazione, se utilizzata, deve essere continua
MAGNETE PER SENSORI
le versioni complete di magnete
A richiesta fornito privo di magnete
PRESSIONE DI SPUNTO
Stelo singolo:
- Ø8: 0,8 bar
- Ø10: 0,8 bar
- Ø12: 0,8 bar
- Ø16: 0,6 bar
- Ø20: 0,6 bar
- Ø25: 0,6 bar
Stelo passante:
- Ø8: 1 bar
- Ø10: 1 bar
- Ø12: 1 bar
- Ø16: 0,8 bar
- Ø20: 0,8 bar
- Ø25: 0,8 bar
CARATTERISTICHE

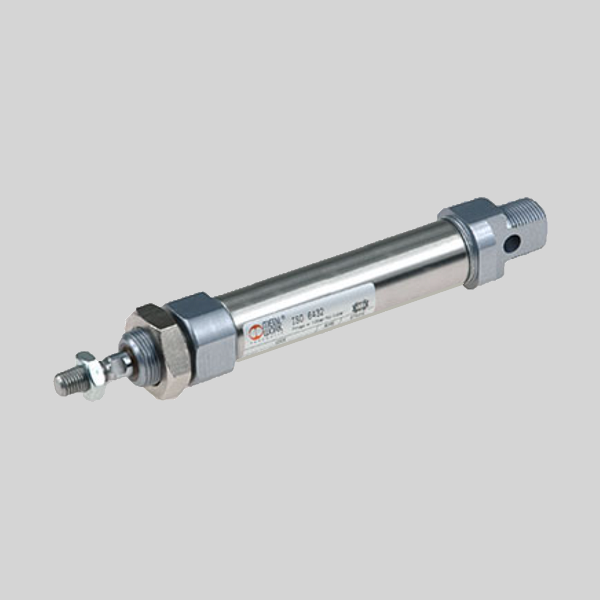

Minicilindri in acciaio realizzati secondo la norma ISO 6432 con camicia in acciaio inox cianfrinata
Possibile utilizzo con diverse tipologie di sensori
Disponibili in differenti versioni con un’ampia gamma di accessori:
- esecuzione con o senza magnete
- semplice effetto stelo esteso, retratto o stelo passante
- doppio effetto stelo singolo o passante
- versione con ammortizzo pneumatico (Ø 16-20-25)
- possibile scelta tra guarnizioni in NBR, POLIURETANO, FKM/FPM (per alte temperature), e bassa temperatura
- esecuzioni speciali a richiesta
- accessori di fissaggio, unità di guida e bloccastelo meccanico stelo
NOTE
Per velocità inferiori a 0,2 m/s, per evitare saltellamenti, utilizzare la versione No stick-slip e aria non lubrificata
Corse massime consigliate; valori superiori possono creare problemi di funzionamento
